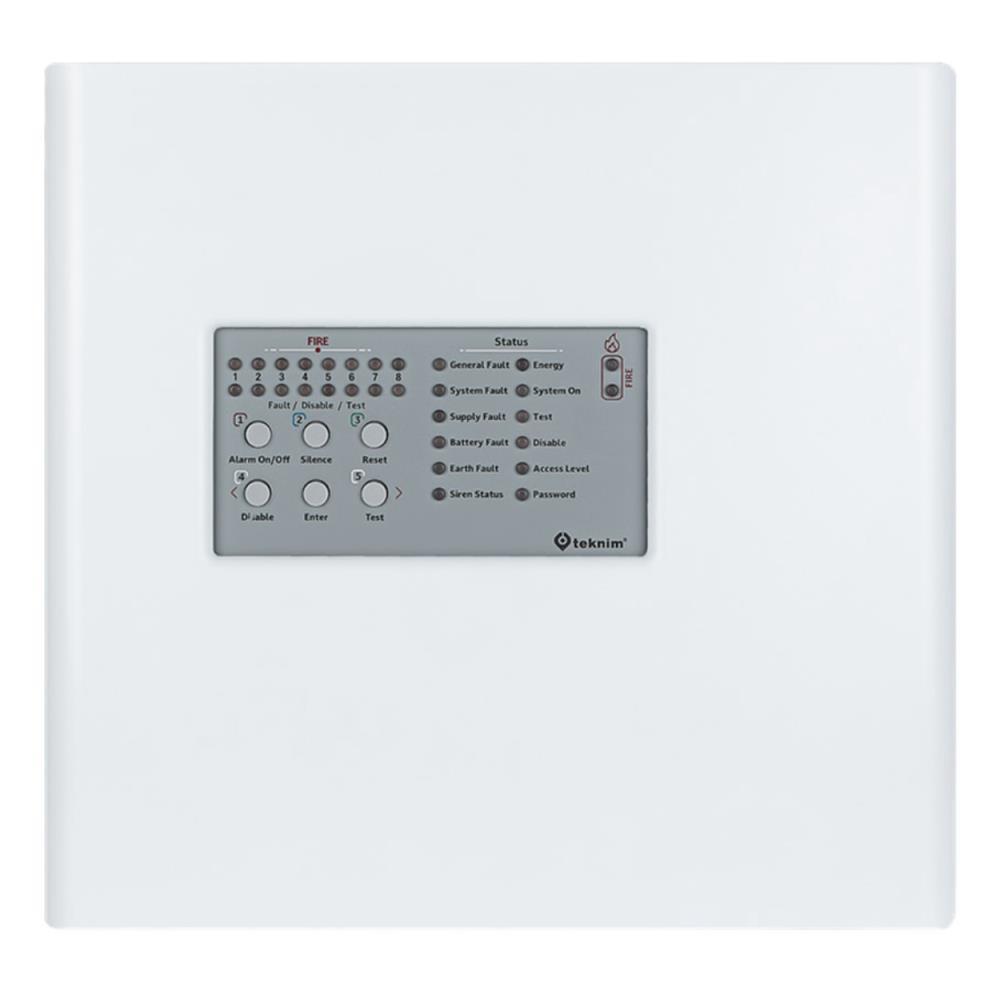

Teknim TFP-4408P 8 Bölgeli Konvansiyonel Yangın Alarm Paneli Plastik Kasa
|
|
TFP-4408P |
|
Besleme |
|
Gerilim |
230 / 115 VAC (+%10 / -%15) |
|
Frekans |
50 / 60 Hz (±%5) |
|
Şebeke Giriş Sigortası |
2A |
|
Çıkış Gerilimi |
24 Vdc ± %2 |
|
Çıkış Sigortası |
4A (F1) |
|
Kablo Tipi |
3 x 1,5mm² (Faz, Nötr, Toprak) |
|
Akü |
2x12V, 7Ah - 2x12V, 7.2Ah |
|
Akü Kesme Gerilimi |
20,5 V |
|
Akü İç Direnç Hatası |
Direnç > 1,5 ohm |
|
Aküden Çekilebilecek En Fazla Akım |
Ana güç kaynağı bağlı değil iken 2A |
|
Akü Sigortası |
1,8A (F2) |
|
Şarj Gerilimi |
27,6 Vdc @20°C, sıcaklık kompanzasyonlu |
|
Şarj Akımı |
500mA (direnç limitli) |
|
Imin |
75mA |
|
ImaxA |
500mA |
|
ImaxB |
1,5A |
|
Çıkışlar |
|
İzlenebilir Siren Çıkışları |
2 adet 24Vdc (Dikkat panelin toplam çıkış akımı 1,4A’i geçmemelidir!) |
|
Siren Sigortası |
2 adet 500mA (F5-F6) |
|
Siren Hat Sonu Direnci |
4K7 ohm, %1, 1/4W |
|
Genel Hata Rölesi |
1 adet NC/NO kuru kontak, 30V, 2A |
|
Yangın Rölesi |
1 adet NC/NO kuru kontak, 30V, 2A |
|
Yardımcı Çıkış (AUX) |
1 adet 24Vdc/450mA (Dikkat panelin toplam çıkış akımı 1,4A’i geçmemelidir!) |
|
AUX Sigortası |
1 adet 500mA (F3) |
|
Çıkışlar İçin Kablo Tipi |
2 x 0,8mm² J-Y(St)Y…Lg
2 x 1,5mm² J-Y(St)Y…Lg (Tavsiye edilen) |
|
Bölge Bilgisi |
|
|
Bölge Sayısı |
8 |
|
Dedektör Sayısı |
Bölge başına 32 adet |
|
Çıkış |
24Vdc/450mA |
|
Çıkış Sigortası |
1 adet 500mA (F4) |
|
Kablo Direnci |
40 ohm (en fazla) |
|
Kablo Uzunluğu |
1,5 km 1,5mm² kesit (en fazla) |
|
Hat Sonu Direnci |
4K7 ohm, %1, 1/4W |
|
Bölge İçin Kablo Tipi |
2 x 0,8mm² J-Y(St)Y…Lg,
2 x 1,0mm² J-Y(St)Y…Lg
2 x 1,5mm² J-Y(St)Y…Lg (Tavsiye edilen), 2 x 2,5mm² J-Y(St)Y…Lg |
|
Çevresel Koşullar |
|
Sıcaklık |
-10°C ~ +55°C (14°F ~ 131°F) |
|
Nem |
95% RH (en fazla) |
|
Koruma Sınıfı |
IP30 |
|
Mekanik |
|
Gövde Malzeme |
Plastik, ABS |
|
Ölçüler (H x W x D) |
340 x 360 x 108 |
|
Ağırlık |
2,40 kg (Aküsüz) |
